Definicja: Co to jest kabel koncentryczny? Z dosłownego znaczenia wynika, że są one współosiowe, zatem kto z kim jest współosiowy? Oznacza to, że oba przewodniki są współosiowe, jeden jest przewodnikiem wewnętrznym, a drugi przewodem zewnętrznym. Można sobie wyobrazić ich role: jedna to ścieżka transmisji danych, a druga to obwód transmisji danych.

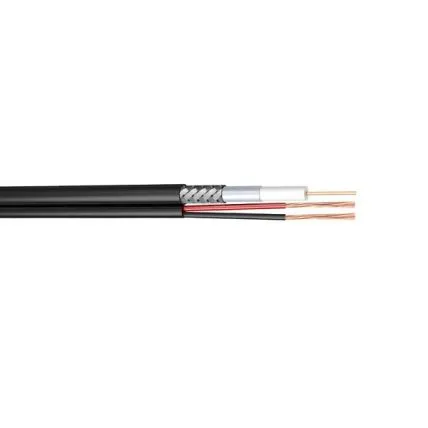

Co to jest kabel koncentryczny
Skład strukturalny: Jak wskazuje definicja, kabel koncentryczny ma 2 koncentryczne przewodniki, a ekran izolacyjny również jest koncentryczny. W przypadku typowych kabli koncentrycznych, takich jak przewodniki miedziane, materiałem izolacyjnym jest zwykle materiał teflonowy lub PCV.
Zasada działania: Kabel koncentryczny jest podzielony od wewnątrz na zewnątrz na cztery warstwy: centralny drut miedziany, izolator z tworzywa sztucznego, warstwa przewodząca z siatki i osłona drutu. Centralny drut miedziany i warstwa przewodząca siatki tworzą pętlę prądową. Jego nazwa wynika z tego, że centralny drut miedziany i warstwa przewodząca siatki są współosiowe. Kabel koncentryczny przewodzi prąd przemienny, a nie stały, co oznacza, że kierunek prądu zmienia się kilka razy na sekundę. Jeśli do przesyłania prądu o wysokiej częstotliwości użyjesz zwykłego przewodu, będzie on działał jak antena do transmisji sygnału radiowego na zewnątrz, co powoduje zużycie mocy sygnału i zmniejszenie siły odbieranego sygnału. Kabel koncentryczny został zaprojektowany, aby rozwiązać ten problem. Radio emitowane przez linię środkową jest izolowane przez warstwę przewodzącą siatki, a emitowane radio może być kontrolowane przez uziemienie.
Klasyfikacja: Istnieją dwa powszechnie stosowane kable koncentryczne: kable koncentryczne 50 Ω i 75 Ω. Kabel koncentryczny 50 Ω jest używany głównie do transmisji sygnału w paśmie podstawowym, a szerokość pasma transmisji wynosi od 1 do 20 MHz. Ethernet typu magistrala wykorzystuje kabel koncentryczny 50 Ω. W sieci Ethernet maksymalna odległość transmisji cienkiego kabla koncentrycznego 50 Ω wynosi 185 metrów, a maksymalna odległość transmisji grubego kabla koncentrycznego może wynosić do 1000 metrów. Kabel koncentryczny 75 Ω jest często używany w sieciach CATV, dlatego nazywa się go kablem CATV, a szerokość pasma transmisji może sięgać 1 GHz. Szerokość pasma transmisji obecnie powszechnie stosowanych kabli CATV wynosi 750 MHz.
